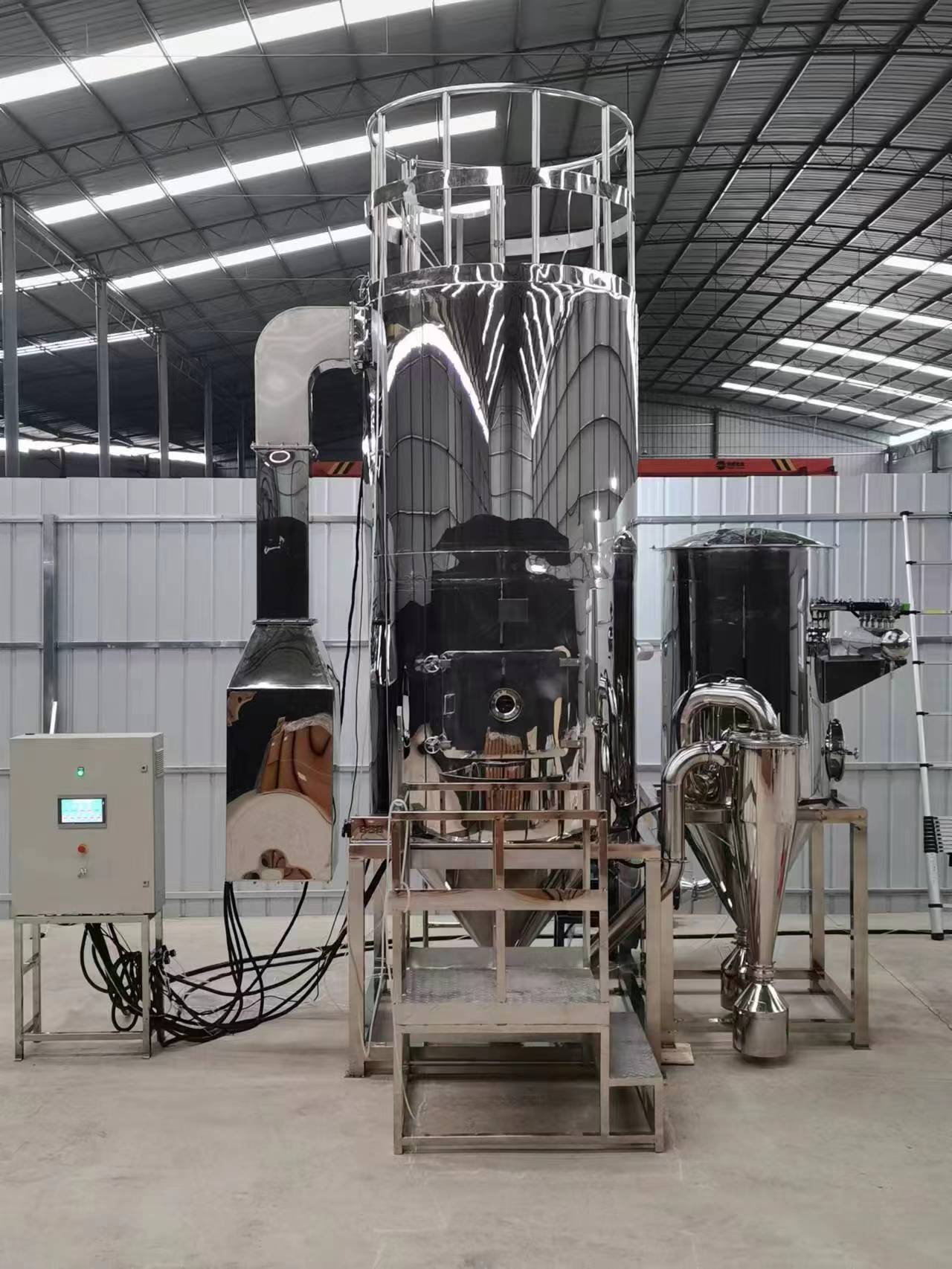

上海豫明儀器有限公司自主研發生產的實驗大型噴霧干燥機YM-15LT主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末,對所有溶液如乳濁液、懸浮液具有廣譜適用性, 適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等,因所噴出的物料只是在噴成霧狀大小顆粒時才受到高溫,故只是瞬間受熱,能保持這些活性材料在干燥后仍維持其活性成份不受破壞。
一、
主要特征:
本機的工作原理是空氣通過過濾器和加熱裝置后,進入干燥室頂部的熱風分配器,通過熱風分配器的熱空氣均勻的進入干燥室內,并呈螺旋狀轉動,同時將料液送到裝置在干燥室頂部的氣壓噴霧頭,料液被噴成績效的霧狀液滴,使料液和熱空氣接觸的表面積大大增加,水分迅速蒸發,在極短的時間內干燥成品。較粗的成品由干燥器底部的收集筒回收,廢氣由離心風機排出。
二、特點
1、干燥速度迅速。料液經二流體噴霧后,表面積大大增加,在高溫氣流中,瞬間就可蒸發95-98%的水分,完成干燥時間需十幾秒鐘。
2、采用并流型噴霧干燥,干燥過程中,液滴的溫度不高,產品質量好。在噴霧干燥室內,液滴與熱風同方向流動,雖然熱風的溫度較高,但由于熱風進入干燥室內立即與噴霧液滴接觸,室內溫度急降,不致使干燥物料受熱過度,適宜于熱敏性物料的干燥,排出產品的溫度取決排風溫度,且低于排風溫度。
3、使用范圍廣。根據物料的物性,可以用熱風干燥,也可以用冷風造型。大批特性差異很大的產品都能用此機生產,常勇的有下列各類:聚合物和樹脂類,染料,顏色色料類,陶瓷,玻璃類,除莠類,殺蟲藥類,碳水化合物類,乳蛋制品類,糅酸類,屠宰場的副產品,血和魚制品類洗滌劑和表面污性劑類,肥料類,有機化合物類,無機化合物類。
4、由于干燥過程是在瞬間完成的,產品的顆;旧夏鼙3忠旱谓频那驙,產品具有良好的分散性,流動性和溶解性。
5、生產過程簡化,操作控制方便。噴霧干燥通常用于濕含量40-60%的溶劑,特殊物料即使?jié)窈扛哌_(dá)90%,同樣能一次干燥成粉狀產品,大部分產品干燥后不需要再進行粉碎和篩選,減少了生產工序,簡化了生產工藝流程,提供了產品的純度。對于產品的粒徑、精密度、水分,在一定范圍內,可改變操作條件進行調整,控制、管理都很方便。
6、為使物料不受污染和延長設備壽命,凡與物料接觸部分,均采用304不銹鋼材料制作,為使操作方便,控制系統采用一體化操作,即在控制柜安裝各部件的指示裝置和啟閉裝置。
三、噴霧干燥機技術參數:
◆10寸彩色大觸摸屏操作,全自動控制和手動控制相結合,中英文面板,參數液晶顯示。
◆實時調控PID恒溫控制技術,控溫準確,加熱控溫精度±1℃。
◆噴霧、烘干及收集裝置采用雙鏡面優質304不銹鋼材質制造 ,噴霧干燥室設有觀察口。
◆二流體噴霧的霧化結構,噴粉的顆徑呈正態分布,流動性好。
◆配置無油空壓機。
◆進料量可通過進料蠕動泵調節。
◆特有保護功能,風機不啟動,加熱器不能啟動。
◆配備進風口過濾,以確保樣品純凈。
◆干燥后的產品,顆粒度均勻,95%以上的干粉在同一顆粒度。
四、設計依據
1、干燥物料:
2、含固量: ≈30%
3、加熱方式: 電加熱
4、進風溫度: 100-300℃可調
5、出風溫度: 80-140℃可調
6、水分蒸發量:15kg/h
6、產品顆粒: ≈20μm
五、設備特性及方式
1、霧化方式: 二流體噴槍霧化。
2、進料系統: 蠕動泵進料。
3、產品回收: 旋風分離器+布袋除塵器二點收集。
4、控制方式: 觸摸屏+PLC可編程序控制。
六、設備占用空間、面積
按供方提供需方確認的圖紙為準,設備范圍從蠕動泵至引風機出口為止。
尾氣排放管路根據廠房要求待定。
七、消耗
1、電(裝機): 5KW(不含空氣壓縮機)
2、電(加熱): 30KW
八、流程闡述
經球磨過濾后的磷酸鐵鋰漿料,送至攪拌桶內攪拌后,由蠕動泵送至干燥塔中部的二流體噴槍內,物料經壓縮空氣霧化后均勻噴入塔內;常溫環境空氣經中效過濾后,由鼓風機送入加熱系統,被加熱至所設定溫度時,經熱風管道、熱風分配器均勻進入干燥塔上部,與霧群接觸后,使水份蒸發而干燥成粉,氣體溫度下降至100℃左右。
干燥的干粉從干燥塔的下部管道進入旋風分離器,粉料在旋風分離器下部料筒收集,被分離的粉塵和尾氣進入布袋除塵器除塵,粉塵由布袋除塵器底部料筒收集,尾氣經布袋過濾后,由引風機排出室外。
九、干燥設備明細表
序號 |
名稱 |
組 件 、 規 格 |
數量 |
主 要 材 質 |
1 |
供料系統 |
蠕動泵 無極調速 |
1臺 |
組件 |
料液管路 |
1套 |
軟管 |
壓縮空氣管路 |
1套 |
增強軟管 |
2 |
霧化系統 |
316材質二流體噴槍 |
1套 |
組件、304 |
3 |
熱風系統 |
中效空氣過濾器 |
1套 |
組件,無紡布 |
電加熱器 30KW |
1套 |
310S、304 |
4 |
干燥系統 |
熱風分配器、蝸殼 DAR10 |
1套 |
304、Q235 |
設備尺寸:
約長2500mm-寬1600mm-高3900mm(護欄800mm) |
1套 |
|
塔體內徑φ1400㎜ 直桶高2600㎜
錐體角度α=60° |
1套 |
δ=2mm 304 |
干燥塔門 |
1扇 |
304 |
干燥塔外包 |
1套 |
δ=1mm 304 |
保溫δ=50mm |
1套 |
硅酸鋁、巖棉 |
錐底至旋風管道 |
1套 |
304 |
照明裝置 |
1套 |
組件 |
錐體氣錘ZC-40 |
3只 |
組件 |
扶梯、欄桿 |
1套 |
304裝飾管 |
5 |
排風除塵系統 |
旋風分離器φ300㎜ |
1只 |
δ=2mm 304 |
旋風至布袋除塵器管道 |
1套 |
304 |
布袋除塵器 20袋 高溫覆膜布袋 |
1套 |
組件、304 |
引風機 4kw |
1臺 |
組件、Q235 |
蝶閥、料桶 |
2套 |
組件、304 |
尾氣排放管道 |
1套 |
按廠房布置待定 |
6 |
電器控制輔助系統 |
豫明設計研發PLC電器控制柜 |
1臺 |
304 |
低壓電氣 |
1批 |
正泰 |
觸摸屏 |
1臺 |
10寸 |
PLC及模塊 |
1套 |
維控 |
電線電纜 |
1套 |
用戶自備 |
無油空壓機 |
1臺 |
50L |
備注:可根據客戶要求定做尺寸、處理量:1-200L可選
