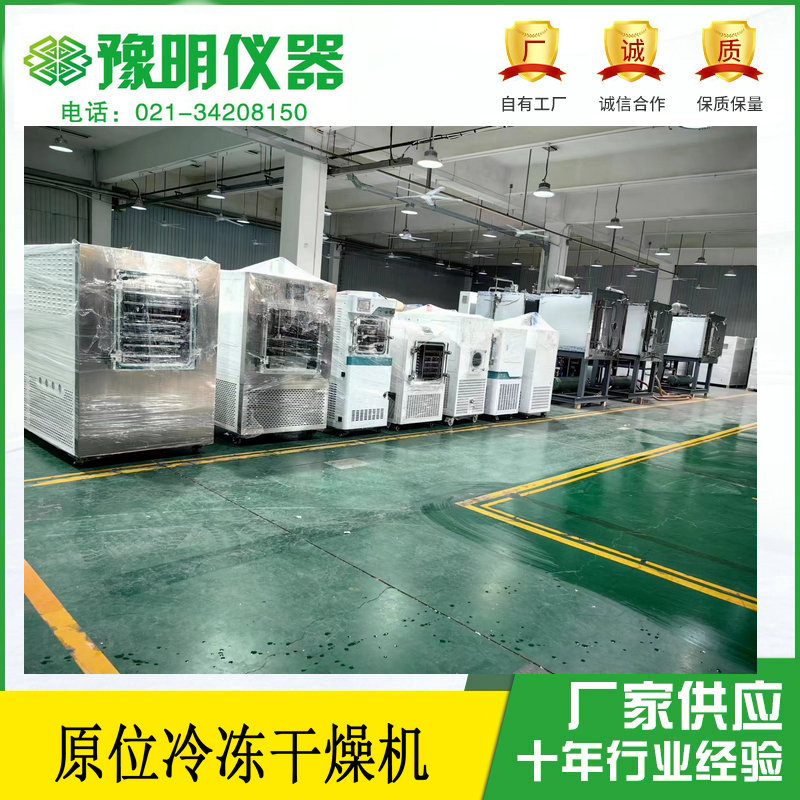

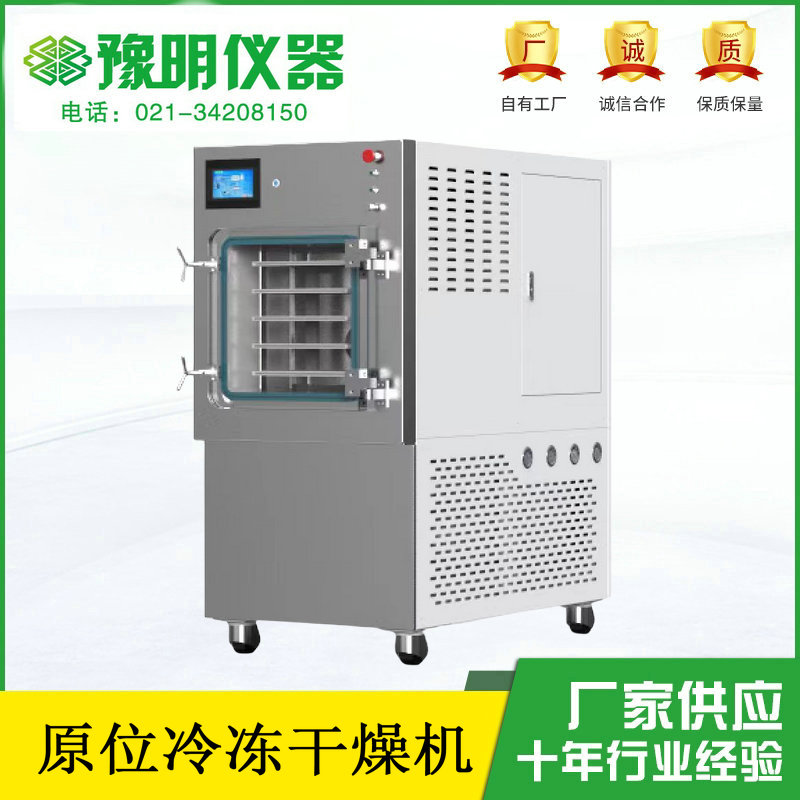

商品名稱: 原位冷凍干燥機
商品報價:
商品型號:LGJ-50FG標準型
商品簡述:凍干面積0.69㎡
商品品牌:豫明品牌

產品用途：
    真空冷凍干燥機廣泛用在醫學、制藥、生物研究、化工和食品等領域。經冷凍干燥處理的物品易于長期保存，加水后能恢復到凍干前狀態并保持原有生化特性。
主要特點：
Ø 干燥倉透明門采用航空亞克力材料，無粘結、高強度無泄漏，在操作過程中能清晰觀察物料的變化過程。前箱圍板設計，滿足GMP認證需求。
Ø 進口品牌壓縮機，穩定、噪音低。
Ø 品牌真空泵，抽速大、噪音低。
Ø 預凍干燥在原位進行，減少干燥過程的繁瑣操作，實現了凍干過程的自動化；
Ø 模擬運行窗口界面，形象的反應各部件的運行狀況，以數字形式顯示當前各部位的運行參數；
Ø 硅油作為循環介質，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
Ø 擱板預凍溫度可調、可控、可摸索、中試和生產工藝；
Ø 凍干室與冷阱腔體分離設計實現了藥品級中試機標準的同時更大的提高了捕水效率與能力；帶有中隔閥可做壓力升測試及凍干終點判斷；
Ø 可儲存1000組程序，每個程序可程序化設定預凍段和干燥段，冷凍干燥機在運行過程中可修改程序參數，并記錄干燥曲線及數據；
Ø 7寸觸摸屏操作，PLC工業控制器，顯示干燥曲線；
Ø 方形托盤不易變形，易于操作，便于清洗；
Ø 配置充氣閥，可充干燥惰性氣體；
Ø 可設置用戶等級和密碼，分權進行操作管理；
Ø 可充氮?dú)饣蛘叨栊詺怏w進行干燥后的保存。
Ø 凍干自動控制系統：
Ø 板層加溫控制系統：
熱循環保護，特殊加熱材料，模糊PID控制算法。
凍干曲線優化控制算法，可在升華及解析干燥階段控制樣品的升溫速率。
采用工業觸摸屏，人機互動良好，簡單易懂，不需說明書也可進行簡易操作。
Ø 手自動模式選擇：
手動模式用于摸索工藝參數(人為干預性強)，自動模式用于工藝成熟階段，一鍵操作，簡單便捷。

Ø 數據記錄系統：
智能化數據記錄系統，實時記錄各部件的運行數據并生成曲線，并可導出數據通過電腦瀏覽打印及多種操作，方便工藝優化及干燥效果驗證；
PC數據庫存儲，存儲數據量與電腦硬盤可使用容量有關系（選配項）。
Ø 除霜方式：
冷阱電除霜化霜，通過溫度及時間兩種控制模式，提高了化霜速度與安全性；
Ø 選配功能（另收取費用）：
真空調節系統：升華及解析干燥過程進行真空度調節，避免特殊物質起泡、吹瓶及加快凍干效率的問題�？蛇x配負壓摻氣系統接口，內置0.2μm濾芯，減少樣品二次污染，可回填氮?dú)饣蚨栊詺怏w（選配）；
PC（電腦）端可遠程監控設備運行狀況，最遠監控距離1.5KM(選配)，打印凍干曲線及數據（選配）
共晶點測試功能(選配)；
10寸大彩屏，更輕松操作設備（選配）；
進口品牌真空泵（選配）；
水冷冷凝，溫度更穩定不受環境溫度影響（選配）；
校準功能：
可進行溫度及真空度校準，確保長期使用測量值的精確性。
凍干曲線查詢功能(可查詢溫度及真空度曲線，方便工藝優化及凍干效果驗證)。
主要技術指標：


	項目	LGJ-50FG標準型
干燥室	干燥面積	0.69㎡
	隔板層數	4+1
	隔板溫度范圍	-50℃-+70℃（空載）
	隔板溫差	±1℃（平衡時 ）
	隔板間距	70mm
	隔板尺寸	360mm*480mm
捕水冷阱	冷阱低溫度	≤-75℃
	捕水能力	≥15Kg
	盤裝液體	7L（按照厚度10mm 計算）
基本參數	極限真空度	≤5Pa（極限顯示0.1pa）
	冷卻方式	風冷：通風良好室溫≤25℃



結構標準		技術參數	備注
基礎設施
擱板有效面積		0.69㎡
捕水量		15Kg/批
電源		380V/50Hz
外形尺寸		約 1700*750*1570mm	可根據需求及現場情況定制
盤裝液體		7L（料厚10mm）
裝機功率		5Kw	380V/50Hz
整機結構		一體式
箱體外包		噴塑
重量		約500Kg
倉體(干燥室）
倉體材料		SUS304/厚 5mm
門鎖方式		手柄門鎖
開啟角度		＞110 度
倉門材料		ACRYLIC
保溫材料		聚氨酯發泡+保溫材料
板層 shelf
板層材質		SUS304
板層數目（塊）		4+1
不銹鋼托盤		SUS304
板層間距		70mm
板層尺寸（長*寬*高）		360mm*480mm
板層低溫度		-50℃
板層高溫度		+70℃
板層溫度均勻性		±1℃（平衡后）
加熱功率		1Kw/220V/50Hz
板層平整度		±0.5mm/m
防護欄		板層的側面、背面裝有防護欄，以 防止托盤超出板層之外
捕水倉(冷阱)
捕水倉材料		SUS304
捕水倉形狀		圓形
盤管材料		紫銅管
盤管形式		外盤管
除霜方式		電化霜
溫度傳感器		Pt100
捕水量		15KG/批
冷阱低溫度		＜-75℃（空載）
制冷機組
壓縮機品牌及數量	進口品牌			2臺
機組功率	3Kw（2臺）
制冷劑	混合環保制冷劑			適量
散熱器	定制			2臺
儲液器	派爾克			1個
干燥過濾器	丹佛斯083S			2個
油分離器	卓爾55824			1個
板式換熱器	浙江圣松40D			2個
壓力控制器	丹佛斯手動 KP5+自動 KP5			各1個
電磁閥	丹佛斯			2個
高壓表	瑞士 BAR35++			2臺
膨脹閥	丹佛斯			3個
紫銅管	Φ10、φ8、φ12			適量
真空系統
真空泵型號	Bsv系列（浙江鮑斯）			1 臺
真空傳感器	進口品牌
極限真空度	＜5Pa			空載
循環系統
管道材料	SUS304不銹鋼管
循環泵	丹麥格蘭富			1臺
循環流體采用	硅油
加熱速率	＞1℃/min
加熱方式	電加熱管1kw/根			1
溫度計算方式	PID
管道材料	SUS304不銹鋼管
控制系統
七寸彩色觸摸屏控、可制儲存上千種程序，每個程序可程序化設定預凍段和干燥段，冷凍干燥機在運行過程中可修改程序參數，并記錄最后的干燥曲線。可顯示樣品溫度曲線、隔板溫度曲線、冷阱溫度曲線及真空度曲線�？梢詫�(shí)現 U 盤導出凍干工藝數據。在計算機上查看凍干數據。各種保護控制與報警功能。
控制軟件	上海豫明自主研發			1套
液晶屏	昆侖通態7寸			1套
PLC	臺灣永宏			1套
開關電源	HF100W-T-A			1
32A 空開	GHNTDZ47LE-32			1
真空泵電源插座	AC30-16A			1
固態繼電器	MGR-1D4825			1
交流接觸器	施耐德 LC1-D1810/1210			4
12P 端子	TB-2512L			1
溫度傳感器	PT100			8
