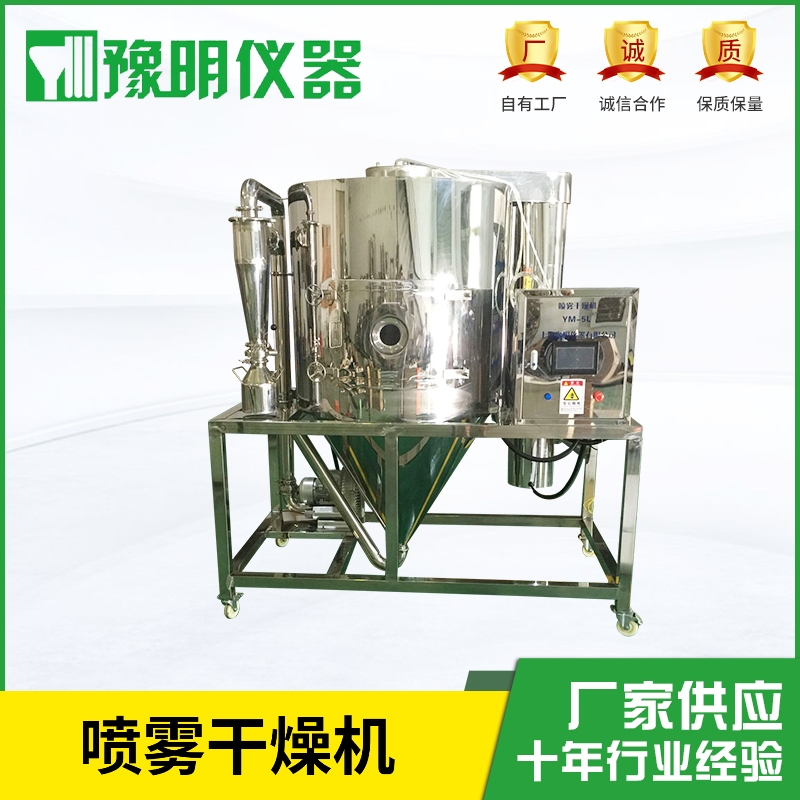

商品名稱:噴霧干燥機
商品報價:
128000
商品型號:
YM-5L
商品簡述:離心噴霧干燥機
商品品牌:
豫明品牌
上海豫明儀器有限公司自主研發生產的實驗大型噴霧干燥機YM-5L主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末,對所有溶液如乳濁液、懸浮液具有廣譜適用性, 適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等,因所噴出的物料只是在噴成霧狀大小顆粒時才受到高溫,故只是瞬間受熱,能保持這些活性材料在干燥后仍維持其活性成份不受破壞。
主要特征:
本機的工作原理是空氣通過過濾器和加熱裝置后,進入干燥室頂部的熱風分配器,通過熱風分配器的熱空氣均勻的進入干燥室內,并呈螺旋狀轉動,同時將料液送到裝置在干燥室頂部的離心噴霧頭,料液被噴成績效的霧狀液滴,使料液和熱空氣接觸的表面積大大增加,水分迅速蒸發,在極短的時間內干燥成品。較粗的成品由干燥器底部的收集筒回收,廢氣由離心風機排出。
二、特點
1、干燥速度迅速。料液經離心噴霧后,表面積大大增加,在高溫氣流中,瞬間就可蒸發95-98%的水分,完成干燥時間需十幾秒鐘。
2、采用并流型噴霧干燥,干燥過程中,液滴的溫度不高,產品質量好。在噴霧干燥室內,液滴與熱風同方向流動,雖然熱風的溫度較高,但由于熱風進入干燥室內立即與噴霧液滴接觸,室內溫度急降,不致使干燥物料受熱過度,適宜于熱敏性物料的干燥,排出產品的溫度取決排風溫度,且低于排風溫度。
3、使用范圍廣。根據物料的物性,可以用熱風干燥,也可以用冷風造型。大批特性差異很大的產品都能用此機生產,常勇的有下列各類:聚合物和樹脂類,染料,顏色色料類,陶瓷,玻璃類,除莠類,殺蟲藥類,碳水化合物類,乳蛋制品類,糅酸類,屠宰場的副產品,血和魚制品類洗滌劑和表面污性劑類,肥料類,有機化合物類,無機化合物類。
4、由于干燥過程是在瞬間完成的,產品的顆;旧夏鼙3忠旱谓频那驙,產品具有良好的分散性,流動性和溶解性。
5、生產過程簡化,操作控制方便。噴霧干燥通常用于濕含量40-60%的溶劑,特殊物料即使?jié)窈扛哌_90%,同樣能一次干燥成粉狀產品,大部分產品干燥后不需要再進行粉碎和篩選,減少了生產工序,簡化了生產工藝流程,提供了產品的純度。對于產品的粒徑、精密度、水分,在一定范圍內,可改變操作條件進行調整,控制、管理都很方便。
6、為使物料不受污染和延長設備壽命,凡與物料接觸部分,均采用304不銹鋼材料制作,為使操作方便,控制系統采用一體化操作,即在控制柜安裝各部件的指示裝置和啟閉裝置。
三、噴霧干燥機技術參數:
◆
七寸彩色大觸摸屏操作,全自動控制和手動控制相結合,中英文面板,參數液晶顯示。
◆
實時調控PID恒溫控制技術,控溫準確,加熱控溫精度±1℃。
◆
噴霧、烘干及收集裝置采用雙鏡面優質304不銹鋼材質制造 ,噴霧干燥室設有觀察口。
◆
離心噴霧的霧化結構,噴粉的顆徑呈正態分布,流動性好。
◆
配置循環水泵鏈接霧化器冷卻。
◆
進料量可通過進料蠕動泵調節。
◆
特有保護功能,風機不啟動,加熱器不能啟動。
◆
配備進風口過濾,以確保樣品純凈。
◆
干燥后的產品,顆粒度均勻,95%以上的干粉在同一顆粒度。
◆進風溫度控制:30 ℃ ~300℃
◆出風溫度控制:30 ℃ ~140℃
◆離心噴頭:2000-40000轉/分鐘(可調)
◆蒸發水量:5000mL/H
◆大進料量:大為5000ml/h(可調)
◆進料方式:蠕動泵調節,采用觸摸屏調節速度
◆小進料量:50mL
◆控溫精度:±1℃
◆平均干燥時間:1.0~1.5S
◆
風機:2.2KW 風量 315m3/min 正壓:40(kpa)負壓:-32(kpa)轉速:2800(r/min)
◆整機功率:9KW /380V
◆雙鏡面不銹鋼干燥塔直徑:內徑1000mm外徑1100mm高2000mm
◆外形尺寸:2000mm(長)×1100mm(寬)×2200mm(高)
四.配制說明
序號 |
名稱 |
規格 |
材質 |
數量 |
1 |
YM-5L噴霧干燥機 |
2000×1100×2200mm |
不銹鋼 |
1 |
2 |
塔體 |
Φ1000×2000mm |
不銹鋼 |
1 |
3 |
離心噴頭霧化器 |
Φ60 每小時5kg |
不銹鋼 |
1 |
4 |
出風過濾器 |
配套 |
不銹鋼 |
1 |
5 |
旋風分離器 |
Φ145mm |
不銹鋼 |
1 |
6 |
蠕動泵 |
0.2-5L/h-0.25kw |
不銹鋼 |
1 |
7 |
引風機 |
2.2kw |
鋁合金 |
1 |
8 |
電加熱器 |
7kw |
不銹鋼 |
1 |
9 |
空氣過濾器 |
配套 |
不銹鋼 |
1 |
10 |
電器控制箱 |
PLC |
不銹鋼 |
1 |
11 |
進出風溫度探測儀 |
配套 |
不銹鋼 |
2 |
12 |
送風管道 |
配套 |
不銹鋼 |
1套 |
13 |
收料筒 |
5L |
不銹鋼 |
1只 |
14 |
筒體保溫層 |
50mm |
保溫棉 |
1 |
15 |
支架 |
60*60mm |
不銹鋼 |
1 |
16 |
循環水泵 |
連接水管 |
接頭 |
1套 |
