商品名稱: 制氮機
商品報價:218000
商品型號:YM- 20Nm/h
商品簡述:
商品品牌:豫明品牌
第一章 PSA制氮系統技術介紹
一、PSA制氮系統主要組成
1. PSA變壓吸附制氮系統:
1.1 壓縮空氣系統
(1)螺桿式空氣壓縮機 1臺
1.2 壓縮空氣凈化系統
(1)前級壓縮空氣緩沖罐(油水分離) 1只
(2)風冷型冷凍式冷干機 1臺
(3)三級過濾器(HC、HT、HA) 3只
1.3 PSA制氮系統
(1)節能型PSA制氮機 1套
(2)氮?dú)饩彌_罐 1只
產氣量: |
20Nm³/h |
產品氣純度: |
99.9% |
產品氣露點: |
≤-30℃ |
壓縮空氣消耗量: |
90Nm3/h |
進氣壓力: |
0.7-0.8Mpa |
出氣壓力: |
0.1-0.65Mpa(用戶可根據實際需要調節排氣壓力) |
額定功率: |
空壓機15KW+冷干機0.38+制氮機0.2kw=15.58KW |
安裝方式: |
無基礎 |
控制方式: |
自動 |
第一級 PSA制氮系統要組成簡介
HSFD99.9%-20Nm³/h
1.變壓吸附制氮系統
1.1 壓縮空氣系統
選用臺灣漢鐘,螺桿式微油高效能,低能耗壓縮機,此款壓縮機經過,我司長期配套 檢驗,可靠性高,操作簡便,故障率低,維修保養方便,是我司重點推薦和使用的品牌。
(1)螺桿式空氣壓縮機
型號 |
AE6-15A |
|
廠家: |
臺灣漢鐘 |
|
額定排氣量(m3/min): |
2.4m³/min |
|
額定排氣壓力(Mpa): |
0.8Mpa |
空氣出口溫度: |
環境溫度+15℃ |
傳動方式: |
皮帶傳動 |
最高工作溫度: |
45℃ |
功率: |
15KW |
噪音: |
65±2 |
出口管徑: |
11/4″ |
冷卻方式: |
風冷 |
內部 |
啟動方式 |
Y-△ |
|
電壓(V)/頻率(Hz) |
380V/50HZ/60HZ |
|
外形尺寸 |
長度寬度高度 |
1050*700*1030 |
|
凈重 |
350 |
|
1.2 壓縮空氣凈化系統
(1)前級壓縮空氣緩沖罐
空氣緩沖罐 |
0.3m³/1.0Mpa |
|
容積m3 |
0.3 |
工作壓力,Mpa |
1.0 |
設計溫度: |
150℃ |
容積總高: |
1760 |
內徑: |
550 |
進氣口徑: |
DN50 |
出氣口徑: |
DN50 |
生 產 商 |
專業壓力容器 |
噪音DB(A) |
無 |
緩沖罐起到緩沖作用,目的是降低壓縮機出口氣流脈動;穩定壓縮空氣的流量和壓力,;增加系統儲存量。氣流脈沖是引起管道振動的一個原因,緩沖罐可有效緩解因脈沖引起的振動;
再者,空氣中水蒸氣的含量是有極限的。在氣動壓力(2MPa)范圍內,可認為空氣中水蒸氣飽和密度只取決于溫度的高低而和空氣壓力大小無關;譬如,在40℃時,1m
3空氣,不論其壓力是0.1MPa還是1.0MPa,它的飽和水蒸氣密度都是51g。如氣溫25℃相對濕度80%時,空氣含水量約18.4g/m
3;壓縮后空氣為0.8MPa、40℃時,則每立方壓縮空氣要滲出水114g(靜態時)。
在高溫潮濕地方運行時,強烈推薦在空壓機后端配一空氣緩沖罐,也可以在緩沖罐內部設置絲網填料,兼顧汽液分離。分離氣流中夾帶的機械雜質和液體成分,防止損壞后端設備。減輕冷干機負荷,降低后端氣體含水量。
(2)冷凍式干燥機
型 號 |
BL0020 |
|
空氣處理量m3/min |
2.8 |
工作壓力,Mpa |
0.4~1.0 |
冷卻方式: |
風冷 |
環境溫度: |
2~80℃ |
壓力露點℃ |
2-10℃ |
自動排水器 |
(電子式) |
電壓(V)/頻率(Hz) |
220V50HZ |
功率: |
0.5HP |
壓縮空氣入口溫度 |
10~80 ℃ |
進出口尺寸 |
DN25(G1″) |
外型尺寸(長×寬×高) |
400*700*780mm |
噪音dB(A) |
65 |
凈重 |
68 |
品牌 |
廣州博立 |
從緩沖罐出來的經過壓縮的空氣首先進入HC級過濾器,然后進入冷凍式干燥機。讓壓縮空氣強制降溫,使空氣中水蒸汽冷凝結成液態水夾帶塵、油排出機外。冷干機最好放置于壓縮機房。工藝流程采用冷凍干燥機除油水,基于四點原因:一是后級HT級送氣管路過濾器進氣口最大液體負載:2000ppm w/w(露點﹤-12℃),不采用冷凍干燥機,HT級主管路過濾器易失效;二是冬季室外氣溫較低,壓縮空氣溫度降低后析出水份,堵塞管路系統,管路系統需傾斜并制作排液;三是管路系統析出水份后易腐蝕生銹;四是以后如需提高氮?dú)饧兌龋諝鈨艋潜貍涞摹?br />
(3)精密過濾器組
型 號 |
XF7/5/3-24 |
|
廠家 |
漢克森 |
處理量, m3/min |
3.0 |
工作壓力,Mpa |
1.0 |
殘余油份,ppm |
0.01 |
過濾精度,μm |
0.01 |
出入管徑 |
1-1/2″ |
精過濾器 :XF7-24(漢克森)
去除或分離壓縮空氣中懸浮態的油霧
除油精度 1mg/m
3
除塵精度 1um
超精過濾器 :XF5-24(漢克森)
去除或分離壓縮空氣中懸浮態的油霧
除油精度 0.01mg/m
3
除塵精度 0.01um
高效除油、除臭過濾器:XF3-204(漢克森)
去除或分離壓縮空氣中懸浮態的油霧
除油精度 0.01mg/m
3
除塵精度 0.01um
冷干機的后級為精密過濾器組,精密過濾器組由二級過濾器組成。分別是HT級主管路過濾器,HA級超高效過濾器。HT級送氣管路過濾器精度為1um,濾除1um和更大的固態與液態顆粒,殘留油份含量1ppm w/w。HA級高效除油霧過濾器過濾精度0.01um,濾除0.01um和更大的固態與液態顆粒,989+%油霧;殘留油份含量0.001 ppm w/w。壓縮空氣品質達到 ISO8573.1質量等級1級。這樣潔凈干燥的壓縮空氣便可進入后級制氮部分。
1.3 PSA變壓吸附制氮機
(1)節能型PSA變壓吸附制氮機
序號 |
名 稱 |
型號規格 |
數量 |
供應商 |
1 |
PSA制氮機 |
FD99.9%-20Nm³/h |
1套 |
上海豫明凈化 |
2 |
吸 附 器 |
—— |
2只 |
專業壓力容器廠 |
3 |
碳分子篩 |
MSC-3kt-172 |
足量 |
日本武田 |
4 |
消 聲 器 |
—— |
1只 |
蘇州宏碩 |
5 |
廢氣排空氣動閥 |
A2000型DN25 |
2只 |
寶德氣動閥 |
6 |
空氣進氣氣動閥 |
A2000型DN20 |
2只 |
寶德氣動閥 |
7 |
中均壓氣動閥 |
A2000型DN15 |
2只 |
寶德氣動閥 |
8 |
成品氣氣動閥 |
A2000型DN15 |
2只 |
寶德氣動閥 |
9 |
電磁閥 |
4V-220型 |
1套 |
臺灣亞德克 |
10 |
截 止 閥 |
—— |
1套 |
專 用 |
11 |
流 量 計 |
2.5-25Nm3/h |
1臺 |
常州雙環 |
12 |
電 控 箱 |
—— |
1只 |
與主機一體 |
13 |
氮?dú)夥治鰞x(4位數) |
進口氧探頭 |
1臺 |
上海昶艾 |
14 |
PLC控制器 |
|
1只 |
日本三菱PLC控制器 |
15 |
雙聯處理件 |
—— |
1只 |
日本SMC |
16 |
樣氣減壓閥 |
—— |
2只 |
日本SMC |
17 |
壓力表 |
—— |
2只 |
蘇州新豐儀表 |
18 |
氣位分布器 |
—— |
1套 |
上海豫明凈化 |
19 |
管道、支架、底座 |
—— |
1套 |
上海豫明凈化 |
20 |
卸料口 |
|
2只 |
上海豫明凈化 |
21 |
導流排 |
|
1套 |
喬克 |
22 |
旁通閥 |
|
1套 |
江蘇揚中閥門 |
23 |
不合格氮?dú)庾詣?dòng)放空· |
|
1套 |
上海豫明凈化 |
潔凈、干燥的壓縮空氣進入變壓吸附制氮裝置,利用碳分子篩在不同壓力下對氮和氧的吸附量的不同,吸附壓縮空氣中的氧分子,從而得到純度大于99.9%的氮?dú)狻?br />

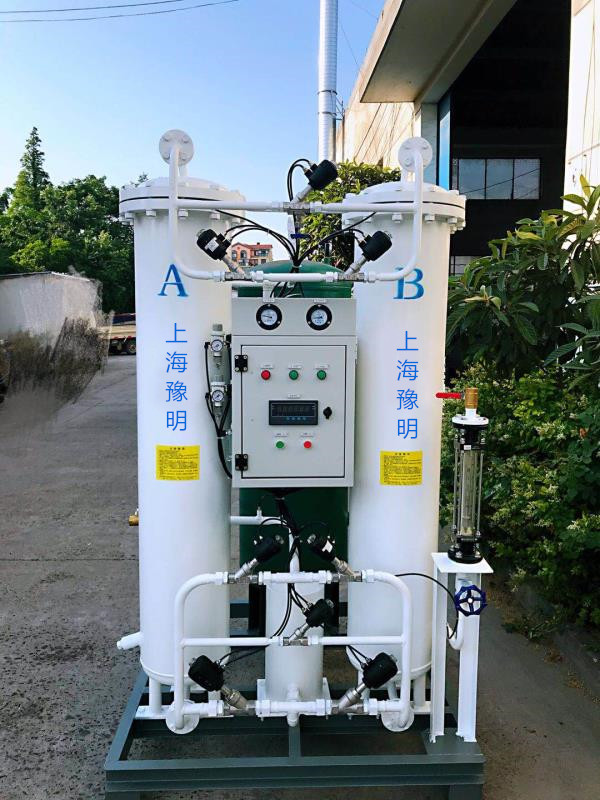

變壓吸附設備主要由A、B二只裝有碳分子篩的吸附塔和控制系統組成。當壓縮空氣(壓力一般為0.75MPa)從下至上通過A塔時,氧氣、二氧化碳和水分被碳分子篩吸附,而氮?dú)鈩t通從塔頂流出。當A塔內分子篩吸附飽和時便切換到B塔進行上述吸附過程并同時對A塔分子篩進行再生。所謂再生,即將吸附塔內氣體排至大氣從而使壓力迅速降低至常壓,使分子篩吸附的氧氣、二氧化碳和水分釋放出來的過程。所以,一臺變壓吸附制氮裝置的性能就由吸附器結構、碳分子篩和電磁氣動閥等關鍵零部件的性能決定。
我公司生產的變壓吸附制氮裝置選用日本三菱公司PLC可編程序控制器,德國寶德氣動閥,臺灣亞德客電磁閥。
(2)氮?dú)饩彌_罐
氮?dú)饩彌_罐 |
0.3m³/0.8Mpa |
|
容積m3 |
0.3 |
工作壓力,Mpa |
0.8 |
設計溫度: |
150℃ |
容積總高: |
1760 |
內徑: |
550 |
進氣口徑: |
DN50 |
出氣口徑: |
DN50 |
生 產 商 |
專業壓力容器 |
噪音DB(A) |
無 |
制氮機帶有氮?dú)饩彌_罐,主要作用是:降低產品氮?dú)鈮毫Σ▌?dòng)。在吸附塔切換迅速升壓時,為吸附塔短時間內提供反沖氮?dú),減小分子篩沖擊壓力,保證切換時產品氣純度的穩定。
第二章 配置表
一.
序號 |
名稱 |
規格型號 |
數量 |
備注 |
1 |
空氣壓縮機 |
AE6-15A |
1臺 |
臺灣漢鐘 |
2 |
空氣儲罐 |
0.3m³/1.0Mpa |
1只 |
青島? |
3 |
冷凍式干燥機 |
BL0020 |
1臺 |
廣州博立 |
4 |
精過濾器 |
XF7-24 |
1只 |
漢克森 |
5 |
超精過濾器 |
XF5-24 |
1只 |
6 |
高效除油、除臭過濾器 |
XF3-24 |
1只 |
7 |
高純氮?dú)獍l(fā)生器 |
HSFD99.9%-20Nm³/h |
1臺 |
上海 |
8 |
氮?dú)鈨?chǔ)罐 |
0.3m³/0.8Mpa |
1只 |
青島海空 |
