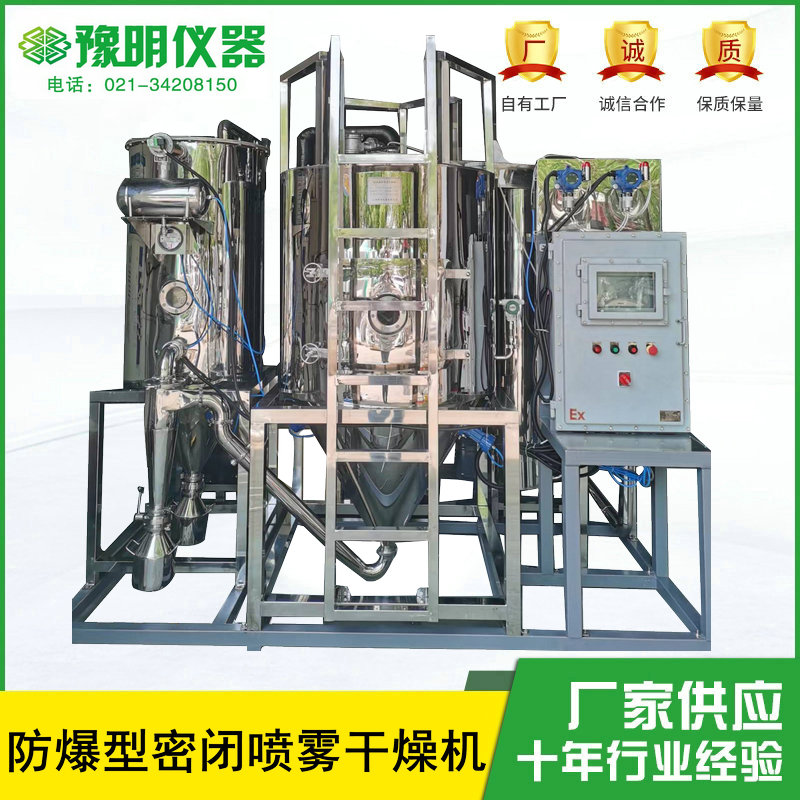

商品名稱:防爆型密閉噴霧干燥機
商品報價:98萬
商品型號: YM-BGZ-5L
商品簡述:蒸發水量：5000mL/H
商品品牌:豫明品牌

防爆型閉式循環噴霧干燥機技術參數
1.上海豫明品牌YM-BGZ-5防爆型閉式循環離心式噴霧干燥機是鋰電池材料、金屬粉末、制藥、碳化鎢、精密陶瓷等粉體制備的專用設備。
系統采用防爆設計，氮?dú)庋�環，使得設備運行更加安全。產品無氧化，品質好，粉料松裝比重及平均粒徑一致性好，同時有機介質可以回收。
整套設備由供料系統、高速離心霧化器、防爆電加熱、干燥塔、旋風收塵器、布袋除塵器、抽風機、冷凝塔及電氣控制系統組成,
我公司生產的干燥機組已在多個生產廠家投入使用。
2．設計基礎數據

1. 待干燥物料：              化工漿料，固含量約？
2. 溶劑成分：                乙醇/水溶液兩用
3. 循環氣體：                氮?dú)?/li>
4. 氧含量：                  2-3%
5. 料漿溫度：                常溫
6. 干燥塔進風溫度：          150-280℃設計（溫度可調）
7. 干燥塔出口溫度：          80-140℃設計（溫度可調）
8. 產品外觀：                粉末或球形
9. 產品含濕率：              ≤2%
10. 電源：                    380/220V  50H
11. 加熱方式：                防爆電加熱管，直接加熱氮?dú)?/li>
12. 霧化方式：                離心式霧化
13. 收料方式：             旋風 、布袋收集
14. 尾氣處理：             冷凝塔冷凝,溶劑回收

3．設備性能參數

1. 溶劑蒸發量：                 5Kg/h
2. 電加熱功率：                 12Kw
3. 機械功率：                   約14Kw
4. 供料泵壓力、流量：           1bar    5.5L/h
5. 機組壓力范圍：               0~5000Pa，微正壓運行
6. 冷凝塔出口溫度               約25℃
7. 溶劑回收率：                 ≥95%
8. 干燥塔尺寸（內膽尺寸）：      Φ1000×1000×60°

9.干燥塔占地面積：（長×寬×高） 約3.5m×2m×2.5m（具體根據現場實際情況布置）
4．共用設施要求
用戶應具備以下水，電，氣，廠房等設施：

1. 裝機容量：約26Kw（含電加熱功率、機械功率、冷水機組功率）
2. 電源：380/220V  50HZ三相四線    引至電控柜底部
3. 氮?dú)猓河糜诟稍锼�主循環系統補氮，壓力0-0.3Mpa,耗量0.6Nm³/h,純度≥99.9％。

用于干燥塔清洗后開機充氮，壓力0-0.3Mpa，耗量約5Nm³/h,純度99.9％。
DN15管帶球閥，調壓閥引至指定點�？墒褂闷垦b氮?dú)?br />

4. 壓縮空氣：去油去水，壓力0.3-0.7Mpa，耗量0.2m³/min，DN15管帶球閥，調壓閥引至指定點。（也可采用氮?dú)鈿庠刺娲�，但壓力、耗量與上同）

5．供貨界區及供貨清單
供貨界區：
從供料泵進口到旋風分離器及布袋除塵器出料口
補氮進氣口到用氣點止，排氣口到呼吸閥出口止
壓縮空氣：從干燥機儲氣包到各用氣點止
電源：    從控制柜到機組各動力點、信號點止
自來水：  從干燥塔體平臺立柱到各用水點止
溶劑回收：從冷凝塔存液罐出口止。
供貨清單：

序號	名  稱	數 量		規格型號		材  質	備  注
	防爆型密閉噴霧干燥機	1套		YM-BGZ-5L		304不銹鋼
1．供料系統
1.1	供料泵	1臺		BT300型			上海產
1.2	霧化器	1套		5型  0.4 Kw		304/304	變頻調速 高速電機
1.3	霧化盤	1套		直徑50mm		基材：304
1.4	管道閥門	1套				304/軟管
2．主循環系統
2.1	干燥塔	1套		Ф1000×1000×60º，內壁2mm304鏡面板，外包304滿焊。		304/Q235/巖棉
2.2	卸料蝶閥	2套		DN50		304
2.3	授粉桶	3套		匹配		304	1套備用
2.4	防爆投光燈	1套				組件
2.5	振打器	3只		ZC-40		鋁鑄組件
2.6	旋風分離器	1套		匹配		304
2.7	布袋除塵器	1套		匹配，濾袋表面PTFE覆膜涂層		304
2.8	風機	1套		2.2Kw，防爆電機 變頻調速			上海
2.9	氣密封組件	1套		DN30		304
2.10	防爆呼吸閥	1套		DN25		304
2.11	閥門及管路	1套		匹配		304
2.12	平臺圍欄	1套				304
2.13	阻火器	1套		DN25		304/Q235
2.14	防爆電加熱	1套		12kw ，PID調節，控溫±1℃		304	上海備進
3．溶劑回收系統
3.1	冷凝塔	2套		Φ325×1200		304
3.2	管道閥門	1套		DN10		304
3.3	冷水機組	1套		10PH ，約10KW		組件
4．補氮排氮系統
4.1	壓力表	1套		YPF-100H
4.2	氣動補氮閥	1套		DN15		304
4.3	手動補氮閥	1套		DN15		304
4.4	氣動排氣閥	1套		DN25		304
4.5	手動排氣閥	1套		DN25		304
4.6	氣動卸壓閥	1套		匹配		304
5．電氣控制系統；PLC/觸摸屏控制
5.1	電控柜		1套			不銹鋼	不銹鋼
5.2	主要低壓電器		1套				施耐德
5.3	PLC、觸摸屏10寸		1套		PLC/S7-300系列 觸摸屏10寸		維控
5.4	儀表
5.5	變頻器		2套				維控
5.6	氧含量傳感器		1套				進口品牌
5.7	進塔溫度傳感器		1套
5.8	出塔溫度傳感器		1套
5.9	冷凝塔出風溫度傳感器		1套
5.10	塔內壓力傳感器		1套
5.11	布袋壓差表		1套				杜威
6、備件
6.1	蠕動泵專用管		1套			硅橡膠
6.2	出風管道密封圈		5個

備注：可按照客戶要求定做2L-50L
