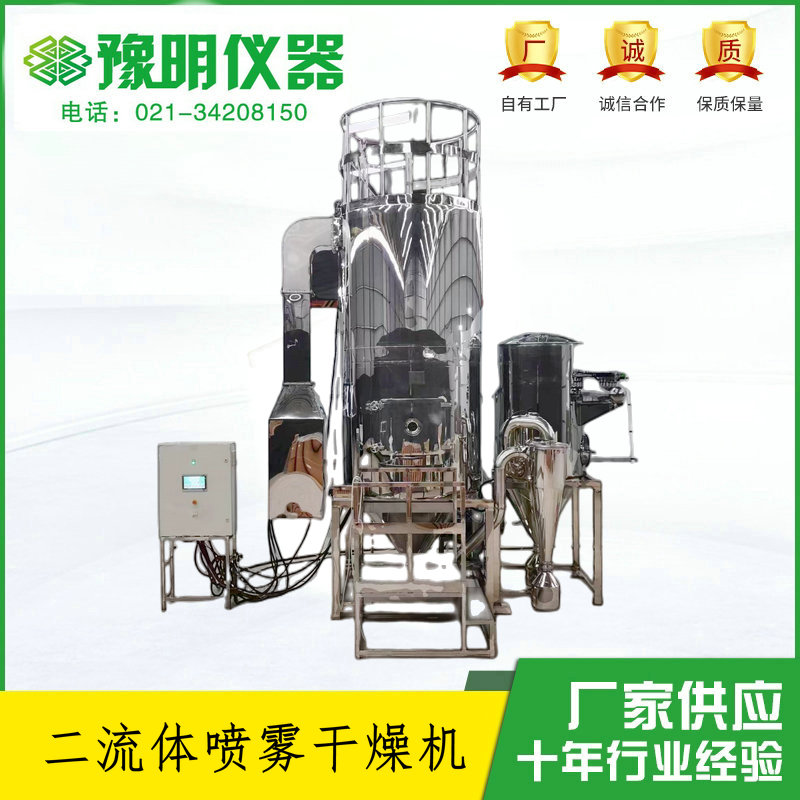

15L二流體噴霧干燥機

商品名稱:二流體噴霧干燥機
商品報價:428000
商品型號:YM-15LT
商品簡述:水分蒸發量15kg/h
商品品牌:豫明品牌

上海豫明儀器有限公司自主研發生產的實驗大型噴霧干燥機YM-15LT主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末，對所有溶液如乳濁液、懸浮液具有廣譜適用性, 適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等，因所噴出的物料只是在噴成霧狀大小顆粒時才受到高溫，故只是瞬間受熱，能保持這些活性材料在干燥后仍維持其活性成份不受破壞。
一、主要特征：
本機的工作原理是空氣通過過濾器和加熱裝置后，進入干燥室頂部的熱風分配器，通過熱風分配器的熱空氣均勻的進入干燥室內，并呈螺旋狀轉動，同時將料液送到裝置在干燥室頂部的氣壓噴霧頭，料液被噴成績效的霧狀液滴，使料液和熱空氣接觸的表面積大大增加，水分迅速蒸發，在極短的時間內干燥成品。較粗的成品由干燥器底部的收集筒回收，廢氣由離心風機排出。

二、特點

1、干燥速度迅速。料液經二流體噴霧后，表面積大大增加，在高溫氣流中，瞬間就可蒸發95-98%的水分，完成干燥時間需十幾秒鐘。
2、采用并流型噴霧干燥，干燥過程中，液滴的溫度不高，產品質量好。在噴霧干燥室內，液滴與熱風同方向流動，雖然熱風的溫度較高，但由于熱風進入干燥室內立即與噴霧液滴接觸，室內溫度急降，不致使干燥物料受熱過度，適宜于熱敏性物料的干燥，排出產品的溫度取決排風溫度，且低于排風溫度。
3、使用范圍廣。根據物料的物性，可以用熱風干燥，也可以用冷風造型。大批特性差異很大的產品都能用此機生產，常勇的有下列各類：聚合物和樹脂類，染料，顏色色料類，陶瓷，玻璃類，除莠類，殺蟲藥類，碳水化合物類，乳蛋制品類，糅酸類，屠宰場的副產品，血和魚制品類洗滌劑和表面污性劑類，肥料類，有機化合物類，無機化合物類。
4、由于干燥過程是在瞬間完成的，產品的顆粒基本上能保持液滴近似的球狀，產品具有良好的分散性，流動性和溶解性。
5、生產過程簡化，操作控制方便。噴霧干燥通常用于濕含量40-60%的溶劑，特殊物料即使?jié)窈扛哌_90%，同樣能一次干燥成粉狀產品，大部分產品干燥后不需要再進行粉碎和篩選，減少了生產工序，簡化了生產工藝流程，提供了產品的純度。對于產品的粒徑、精密度、水分，在一定范圍內，可改變操作條件進行調整，控制、管理都很方便。
6、為使物料不受污染和延長設備壽命，凡與物料接觸部分，均采用304不銹鋼材料制作，為使操作方便，控制系統采用一體化操作，即在控制柜安裝各部件的指示裝置和啟閉裝置。
三、噴霧干燥機技術參數:
◆10寸彩色大觸摸屏操作，全自動控制和手動控制相結合，中英文面板，參數液晶顯示。
◆實時調控PID恒溫控制技術，控溫準確，加熱控溫精度±1℃。
◆噴霧、烘干及收集裝置采用雙鏡面優質304不銹鋼材質制造，噴霧干燥室設有觀察口。
◆二流體噴霧的霧化結構，噴粉的顆徑呈正態分布，流動性好。
◆配置無油空壓機。
◆進料量可通過進料蠕動泵調節。
◆特有保護功能，風機不啟動，加熱器不能啟動。
◆配備進風口過濾，以確保樣品純凈。
◆干燥后的產品，顆粒度均勻，95%以上的干粉在同一顆粒度。
四、設計依據
  1、干燥物料：
  2、含固量：    ≈30%
  3、加熱方式：電加熱
  4、進風溫度： 100-300℃可調
  5、出風溫度： 80-140℃可調
  6、水分蒸發量：15kg/h
  6、產品顆粒： ≈20μm
五、設備特性及方式
1、霧化方式：二流體噴槍霧化。
  2、進料系統：蠕動泵進料。
  3、產品回收：旋風分離器+布袋除塵器二點收集。
  4、控制方式：觸摸屏+PLC可編程序控制。
六、設備占用空間、面積
按供方提供需方確認的圖紙為準，設備范圍從蠕動泵至引風機出口為止。
尾氣排放管路根據廠房要求待定。
七、消耗
1、電（裝機）： 5KW（不含空氣壓縮機）
2、電（加熱）： 30KW
八、流程闡述
經球磨過濾后的磷酸鐵鋰漿料，送至攪拌桶內攪拌后，由蠕動泵送至干燥塔中部的二流體噴槍內，物料經壓縮空氣霧化后均勻噴入塔內；常溫環境空氣經中效過濾后，由鼓風機送入加熱系統，被加熱至所設定溫度時，經熱風管道、熱風分配器均勻進入干燥塔上部，與霧群接觸后，使水份蒸發而干燥成粉，氣體溫度下降至100℃左右。
干燥的干粉從干燥塔的下部管道進入旋風分離器，粉料在旋風分離器下部料筒收集，被分離的粉塵和尾氣進入布袋除塵器除塵，粉塵由布袋除塵器底部料筒收集，尾氣經布袋過濾后，由引風機排出室外。
九、干燥設備明細表

序號	名稱	組件、規 格	數量	主要材質
1	供料系統	蠕動泵無極調速	1臺	組件
		料液管路	1套	軟管
		壓縮空氣管路	1套	增強軟管
2	霧化系統	316材質二流體噴槍	1套	組件、304
3	熱風系統	中效空氣過濾器	1套	組件，無紡布
3	熱風系統	電加熱器 30KW	1套	310S、304
4	干燥系統	熱風分配器、蝸殼 DAR10	1套	304、Q235
		設備尺寸：約長2500mm-寬1600mm-高3900mm(護欄800mm)	1套
		塔體內徑φ1400㎜直桶高2600㎜錐體角度α=60°	1套	δ=2mm 304
		干燥塔門	1扇	304
		干燥塔外包	1套	δ=1mm 304
		保溫δ=50mm	1套	硅酸鋁、巖棉
		錐底至旋風管道	1套	304
		照明裝置	1套	組件
		錐體氣錘ZC-40	3只	組件
		扶梯、欄桿	1套	304裝飾管
5	排風除塵系統	旋風分離器φ300㎜	1只	δ=2mm 304
		旋風至布袋除塵器管道	1套	304
		布袋除塵器 20袋高溫覆膜布袋	1套	組件、304
		引風機 4kw	1臺	組件、Q235
		蝶閥、料桶	2套	組件、304
		尾氣排放管道	1套	按廠房布置待定
6	電器控制輔助系統	豫明設計研發PLC電器控制柜	1臺	304
		低壓電氣	1批	正泰
		觸摸屏	1臺	10寸
		PLC及模塊	1套	維控
		電線電纜	1套	用戶自備
		無油空壓機	1臺	50L
