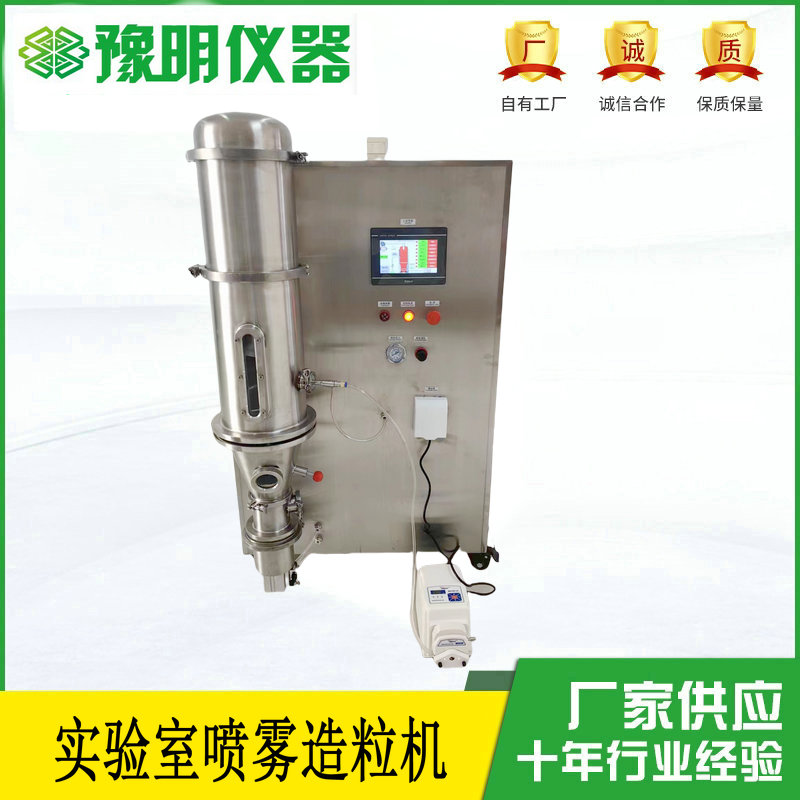

商品名稱:實驗室噴霧造粒機
商品報價:98000
商品型號:YM-500
商品簡述:蒸發水量:50-500mL一次
商品品牌:豫明品牌
實驗室噴霧造粒機用途:
YM-500型小型噴霧制粒包衣一體機(沸騰制粒機)可用于中藥提取液的噴霧制粒,流化床噴霧造粒和噴霧團聚、包衣、流化床干燥等。
一、 工作原理:
在流化床上進行噴霧團聚造粒是一種可以增強粉末性質的成型方法。通過在流化床系統中進行噴霧,我們可以將粉狀、非流動性、溶解度普遍較差的顆粒轉化成具有優異溶解度的自由流動的大顆粒。該方法特別適用于制備片劑以及制造清潔劑、飲用粉末、速溶產品。
流化床噴霧團聚造?梢砸苿恿骰采蠘O小的粉末顆粒,并對其噴以粘合溶液或懸浮液,產生液橋,使顆粒形成團聚體。繼續噴霧,直到團聚體達到所需大小。當毛細管以及表面上的殘余水分蒸發后,顆粒中形成中空的空間,而硬化的粘合劑也使新結構徹底凝固。流化床中缺乏動能,會造成極為多孔的結構,其內部存在大量的毛細管。團聚體的通常尺寸范圍為100微米至3毫米,而起始材料可以是超微細的。
流化床干燥 — 顆粒受控干燥的高效解決方案
流化床干燥是對濕潤粉末進行受控、柔和、均勻的干燥的更好方法。流化床產品劇烈的熱量/質量交換使這種方法變得特別有效、省時。該技術還適用于殘余水分極低的噴塑產品和擠塑產品的后干燥。
流化床干燥可用于整個粉末加工業。在制藥行業,這種創新的方法早已取代耗時的托盤干燥:使用流化床干燥的干燥工藝可以將干燥爐中的干燥時間減少約20倍。此外,與不均勻的托盤干燥相比,流化床干燥可以提供受控且均勻的干燥條件。
無論產品是在流化床還是高剪切混合機中生產,無論是批量生產還是連續生產:通過流化床干燥,必須確保干燥始終在熱力學平衡中進行。必須選擇進氣溫度,使得通過毛細管從顆粒內部傳送到表面的水分,可以恰好從顆粒的表面蒸發掉。如果進氣溫度過高,很可能會形成表面的外殼,這將妨礙甚至阻止水分從更深層運送到外面。這將延緩整個干燥過程,而非加速。
對于噴霧造粒、噴霧團聚或噴涂等工藝變體,應該注意的是,不僅水分需要不斷蒸發,直到達到定義的殘余值,而且干燥要進行在整個噴涂過程中。進氣溫度太高可能會導致液橋不足、顆粒結構不穩定、薄膜外觀不均勻。
在合理使用下,流化床干燥可提供高效的解決方案,為您的產品帶來柔和、均勻的干燥。
三、YM-500型小型噴霧制粒包衣干燥一體機(沸騰制粒機)結構:
頂噴裝置是由一個錐形的鍋體及擴展室組成,由于鍋體是錐形的,保證了鍋體內的噴泉式流化狀態,進風氣流推動鍋體內的物料向上進入擴展室,由于擴展室直徑大于鍋體底部進風口,進風風速下降,物料因自身重力大于風力而下降,物料在鍋體及擴展室內往返運動。在擴展室頂部有多個噴槍安裝口,可用于在制粒及包衣過程中噴入霧化液體。頂噴可應用于干燥、制粒及掩味包衣等多方面。
底噴裝置是由一個圓錐形的鍋體及內置的導流筒組成,鍋體底部采用雙風道進風結構,以控制導流筒內外的氣流狀態。物料在導流筒內高速向上運動,進入擴展室后落入導流筒外,如此循環。霧化噴槍安裝在導流筒中心,噴槍自下向上噴液,方向與物料、氣流方向一致。底噴主要用于各種微丸及細粒的功能性包衣。
四、YM-500型小型噴霧制粒包衣干燥一體機(沸騰制粒機)技術特點:
1)操作方便:控制系統采用PLC自動控制,彩色觸摸屏操作,實驗過程中實驗參數如進風溫度,出風溫度,物料溫度,風機轉速,噴霧壓力等可以根據實驗需要即時更改,方便用戶使用;觸摸屏帶USB接口,數據可導出至U盤或在線打;
2)運行穩定:設備核心組件如觸摸屏,風機,加熱器和控制系統均采用進口設備,保證了設備運行的穩定性和可靠性;
3)可更換不同容積的鍋體,滿足不同批量物料的實驗需求;
4)物料溫度與進風溫度聯動反饋功能,以工藝的實現;
5)采用新型反吹系統以有效提高造粒的得率;
6)為了滿足用戶在實驗范圍調節各項參數的要求,在溫度控制的設計上采用實時調控PID恒溫控制技術,使全溫區控溫準確,保證造粒包衣過程中溫度穩定。
五、YM-500型小型噴霧制粒包衣干燥一體機(沸騰制粒機)設備主要技術參數:
|
參數 |
小型噴霧造粒包衣一體機 |
1 |
功能 |
噴霧造粒,包衣,混合,流化床干燥一體機 |
2 |
噴霧造粒額定處理量 |
500g |
3 |
噴霧造粒少量處理量 |
50g |
4 |
造粒溫度 |
30-200℃ |
5 |
壓縮空氣工作壓力 |
0.2-0.4 Bar |
7 |
包衣 |
500g |
8 |
混合 |
500g |
9 |
霧化器噴頭類型 |
二流體 |
10 |
噴嘴 |
0.5,0.7 ,1.0 ,可選,標配(1.0) |
11 |
風機 |
0-150 m3/min(可調) |
12 |
蠕動泵 |
0-1500ml |
13 |
干燥腔 |
5L |
14 |
加熱器 |
3.5KW |
15 |
干燥室材質 |
SUS304不銹鋼 |
16 |
整機材質 |
SUS304不銹鋼 |
17 |
尺寸 |
800*800*1380mm |
18 |
顯示 |
7寸觸摸屏操作/USB接口 |
19 |
電壓/總功率 |
380V/50Hz/5.5KW |
20 |
設備重量 |
約200Kg |
備注:可做1-500公斤噴霧造粒機
