商品名稱:脈沖除塵二流體噴霧干燥機
產品型號:YM-10LMC
本站價格:358000
在線詢盤:13918491912(微信同號)
聯系電話:021-34208150
商品品牌:豫明品牌

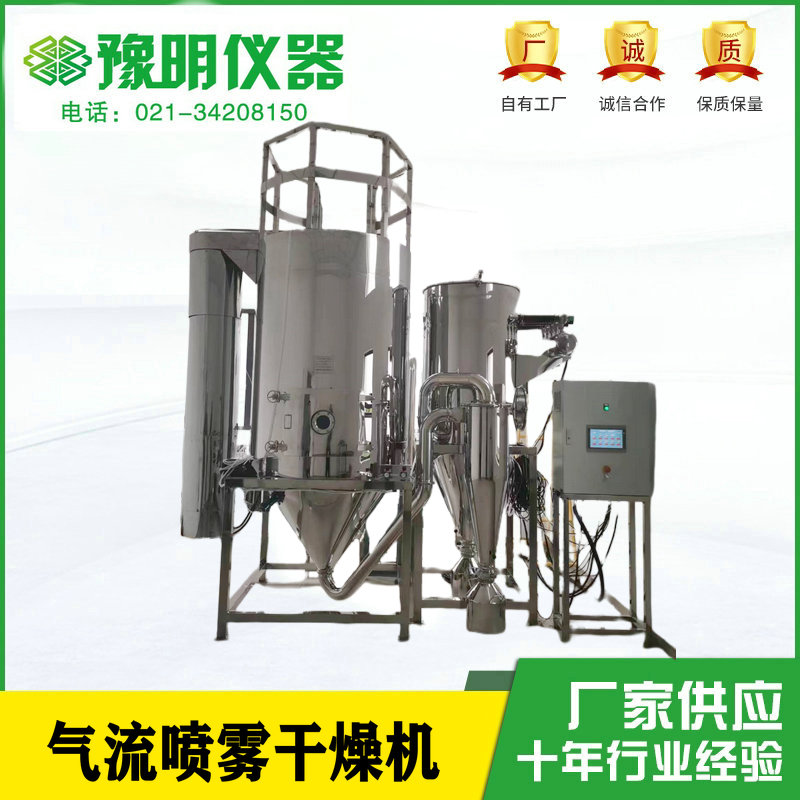

YM-10LMC型二流體噴霧干燥機
一、工作原理
空氣通過過濾器和加熱器,進入干燥室頂部的熱風分配器,熱空氣呈螺旋狀均勻地進入干燥室。料液經過過濾器,由泵送到在干燥室頂部的離心噴霧頭,被噴成極小的霧狀液滴,以極大的表面積與熱空氣接觸,水份迅速蒸發,在極短的時間內干燥成顆粒制品,在塔底和旋風分離器中捕集濕廢氣由風機排至室外。
二、特點及應用
1、干燥速度快,料液經二流體噴霧,表面積大大增加,在高溫氣流中,瞬間就可蒸發95-98%水份,完成干燥時間僅需數秒鐘。
2、適用于熱敏性物料。由于液滴與熱風并流方向流動,雖然熱風的溫度較高,但物料在水份蒸發時不會過熱。
3、使用范圍廣。大批物性差異很大的物料都用此生產。如聚合物和樹脂類;染料、顏料類;陶瓷、玻璃類;除銹劑、殺蟲藥類;碳水化合物類;乳制品類;血和魚制品類;肥料類;有機、無機化合物類;等等。
4、產品具有良好的分散性,流動性和溶解性。這是由于在瞬間完成干燥,產品能保持均勻的細小粒狀。
5、生產過程簡化,操作控制方便。對于濕含量40-60%(特殊物料可達90%)的溶液能一次干燥成粉狀產品,干燥后不需要再進行粉碎和篩選、減少了生產工序,提高了產品純度。對于產品的粒徑、松密度、水份,在一定范圍內,可改變操作條件進行調整,控制、管理都很方便。
三、主要技術參數
◆彩色大觸摸屏操作,全自動控制和手動控制相結合,中英文面板,參數液晶顯示。
◆實時調控PID恒溫控制技術,控溫準確,加熱控溫精度±1℃。
◆噴霧、烘干及收集裝置采用雙鏡面優質304不銹鋼材質制造 ,噴霧干燥室設有觀察口。
◆離心噴霧的霧化結構,噴粉的顆徑呈正態分布,流動性好。
◆進料量可通過進料蠕動泵調節。
◆特有保護功能,風機不啟動,加熱器不能啟動。
◆配備進風口過濾,以確保樣品純凈。
◆配備出風脈沖過濾器觸摸屏可設置1-9999秒脈沖一次防止過濾器堵塞,提高樣品收集率排放口空氣純凈。
◆干燥后的產品,顆粒度均勻,95%以上的干粉在同一顆粒度。
1、入口溫度≤30-300℃
2、出口溫度<30~140℃
3、水份蒸發量200-10L/h
4、二流體噴頭1.5mm
5、熱源:電
6、電加熱功率36kw,總功率:42kw
7、外形尺寸長×寬×高:3000×1400×3500、干粉回收≥98%
8、七寸觸摸屏操作、操作便捷
9、特有保護功能,風機不啟動、加熱不能啟動、風機風量大小可調。
四.配制說明
序號 |
名稱 |
規格 |
材質 |
數量 |
1 |
YM-10LMC噴霧干燥機 |
3000×1400×3500 |
不銹鋼 |
1 |
2 |
塔體 |
Φ1300×直筒1600 |
不銹鋼 |
1 |
3 |
二流體噴頭霧化器 |
Φ每小時10kg |
不銹鋼 |
1 |
4 |
空壓機/振動氣錘 |
配套 |
不銹鋼 |
3 |
5 |
旋風分離器 |
Φ300 |
不銹鋼 |
1 |
6 |
蠕動泵 |
0.2-12L/h-0.55kw |
不銹鋼 |
1 |
7 |
引風機 |
4kw |
Q235A鋼 |
1 |
8 |
電加熱器 |
36kw |
不銹鋼 |
1 |
9 |
空氣過濾器 |
配套 |
不銹鋼 |
1 |
10 |
電器控制箱 |
PLC,10寸觸摸屏 |
不銹鋼 |
1 |
11 |
進出風溫度探測儀 |
配套 |
不銹鋼 |
2 |
12 |
送風管道 |
配套 |
不銹鋼 |
1套 |
13 |
收料筒 |
10L |
不銹鋼 |
1只 |
14 |
筒體保溫層 |
50mm |
保溫棉 |
|
15 |
支架 |
60*60mm |
不銹鋼 |
1 |
16 |
脈沖除塵器 |
布袋/不銹鋼龍骨 |
不銹鋼 |
1套 |
